ZMQY type cast iron circular gate

　　本产品广泛用于城市给水排水、冶金、石油、化工、灌溉、电力、纺织等行业水处理机筑物上,以实现流量和液面水位的控制,是给排水和污水处理的重要设备之一。

　　本产品适用于介质为水，介质温度≤80℃最大水头≤10m的管道口、沉沙地、沉淀池、引水渠、泵站进水等处。

　　本产品主要由闸座、闸板、铜材密封圈、调节糗块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构形式有方形、矩形、圆形、启闭形式可手动亦可电动。

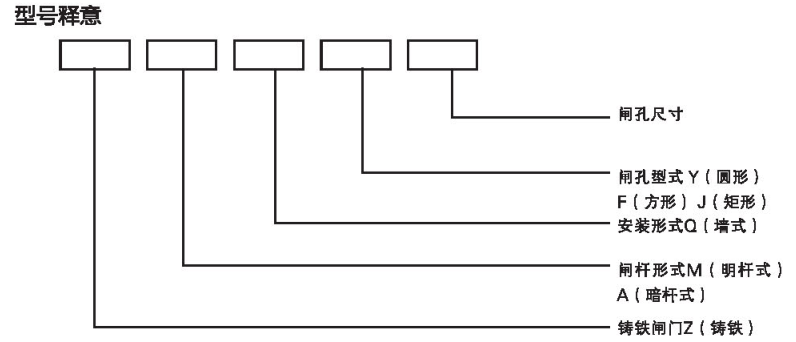

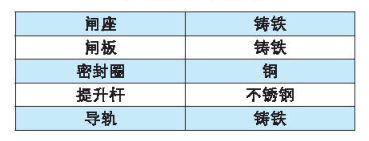

主要构件材质

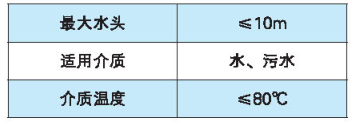

性能参数

安装说明

　　安装前,施工人员必须先弄清施工图纸，熟悉各部位的安装尺寸和技术要求后进行施工。安装时必须保证:

　　1.闸门中心线与闸孔中心线相重合,最大允许位移量≤15mm。

　　2.闸门止水口平面应位于同一铅垂面上并与安装平面平行,阐门垂直中心线与铅垂线倾斜角≤2。



安装闸门时必须注意

　　1.当闸杆过长时应设闸杆支撑,以防止启闭过程中闸杆的变曲和失稳,保证闸门安全启闭。

　　2闸门安装时以闸槽导轨面为基准校正,保证闸槽垂直,不允许歪斜,闸杆应垂直升降。

　　3.货到交货地点未安装前,闸门须水平放置妥当,防止单边受力造成变形,影响止水性能。

　　4.闸板与闸框为精密配会,出厂前系配对刮研。为了保证止水性能,闸板和闸框不得与同规格的产品之间相调配使用。

　　5.通水前,必须将闸门与启闭机一起一次安装，待空试开启与关闭门轻便、灵活后再通水。严禁只安装闸门不安装启闭机就通水。

　　6.闸门的安装所用预埋件均由用户自备。

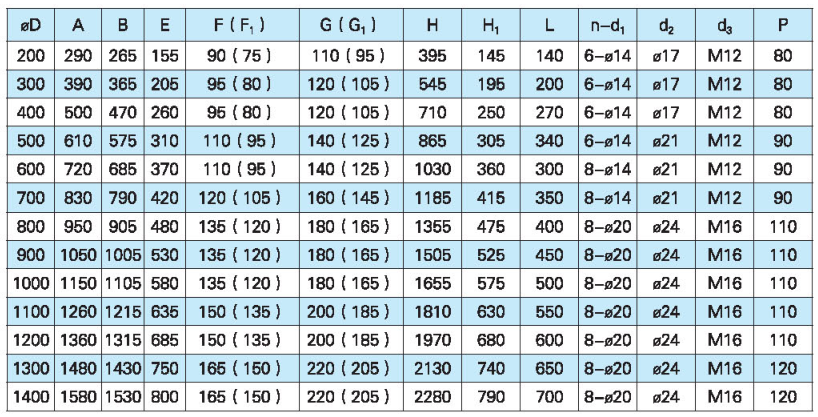

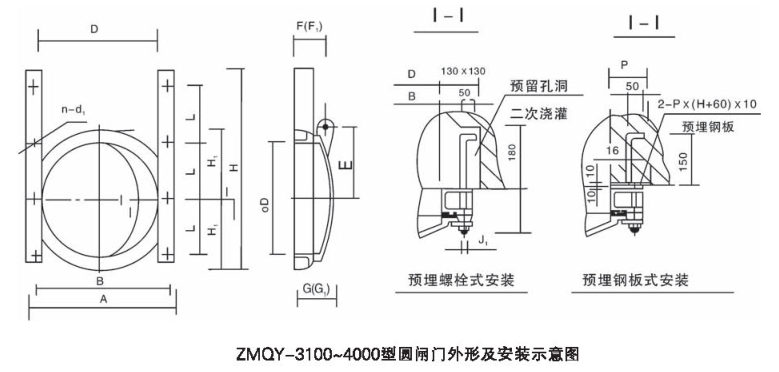

ZMQY-3100~4000型圆闸门外形及安装尺寸表

注:

　　1、预埋钢板式安装的焊接采取间断焊，每隔150mm一段焊!，焊缝长度为50mm，预埋钢板上的地脚锚钩间距均为400mm左右,预埋钢板由用户自备;

　　2、铸铁镶铜止水口结构，如用户不要求镶铜或其它防腐材料作止水口，应按图表中括号内尺寸;

　　3、如需要安装在管道上与标准法兰连接时,请在订货时说明;

　　4、对200~500规格的闸门，安装孔位与图示不符，此时在高度方向上孔口中心处无安装孔，下方值以中心线对称均分;



　　5、闸板为外弧面结构,也可做成平板结构，其安装尺寸不变。

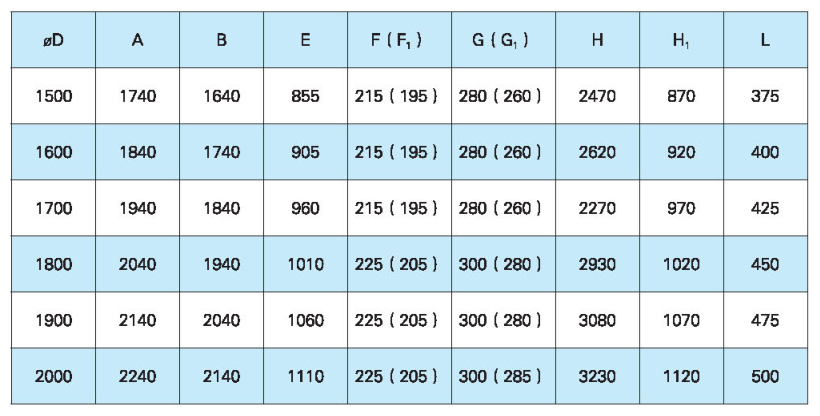

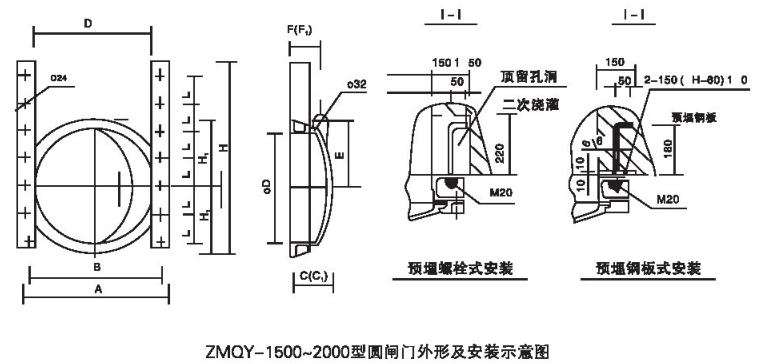

ZMQY-1500~2000型圆闸门外形及安装尺寸表

注:

　　1、预埋钢板式安装的焊接采取间断焊，每隔150mm一段焯缝，焊缝长度为50mm，预埋钢板上的地脚锚钩间距均为400mm左右,预埋钢板由用户自备;

　　2、铸铁镶铜止水口结构。如用户不要求镶铜或其它防腐材料作止水口，应按图袅中括号内尺寸;3、如需要安装在管道上与标准法兰联接时,请在订货时说明;

　　4、闸板为外球面结构,也可做成平板结构,其安装尺寸不变。

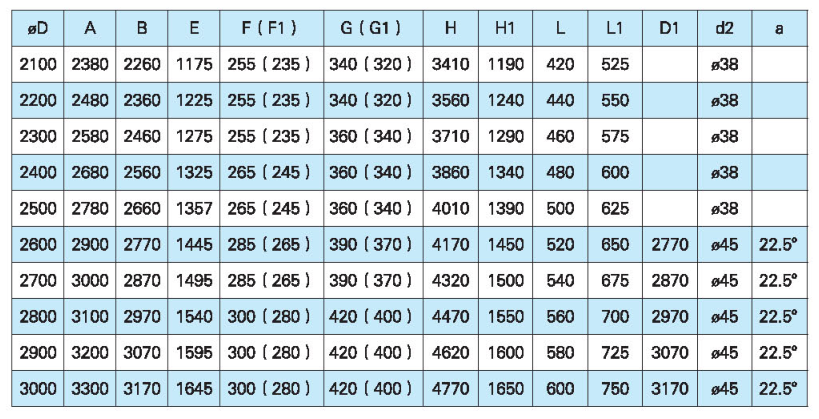

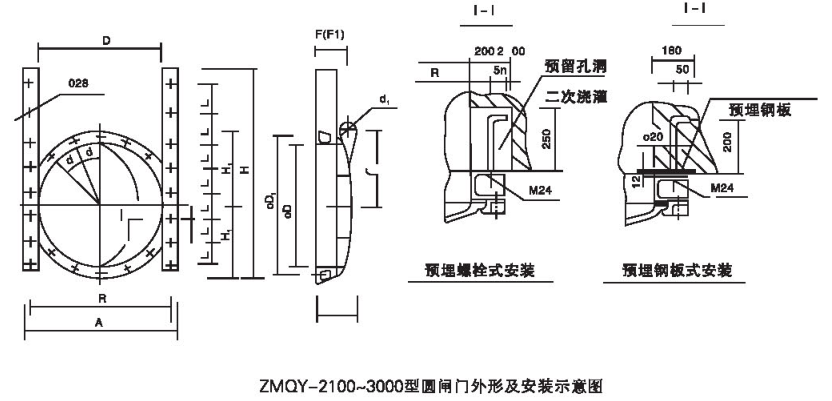

ZMQY-2100~3000型圆闸门外形及安装尺寸表
