Energy storage tank type hydraulic control slow closing check valve Dx7K41X series

产品描述

概述

　　蓄能罐式液控缓闭止回蝶阀是我公司研制的新型产品。目前,该阀是我公司最新一代液控蝶阀，它兼有闸阀和止回阀的功能,是一种能按预先调定好的程序，分两阶段快关和缓闭的动作来消除水锤对管理体制网破坏的理想的控制设备。

　　本阀对突然停电或事故停泵过程中产生的升压造成的水锤危害、水泵机组倒转有显著的消除和抑制作用，是保证水泵和管网系统安全、可靠运行的有效设备。



特点

　　本阀的显著特点是:用蓄能罐取代了重锤式液控蠕阀中的重锤,将重锤势能变为流体蓄能,不仅节省了长期运行时支随重锤所牦的能量,改善了液压系统的保压性能,避免了运行时维护人员的人身伤亡事故和精神上的确良安全感或恐惧感,而且控制机构思新新颖,设计合理，体积小,重量轻，结构简单，功能齐全，动作灵活可靠，外形美观，节能节材,维修方便,且维修时不需要停止水泵工作等。

　　本阀具有较完善的液压系统和电气控制系统。既可就地操作，也可以远距离操纵,可以简便地实现泵阀联锁程序控制及微机集中控制,停电时，蕾能罐中的压力油通过液压缸活窑摇臂带动阀轴旋转，使阀板关闭,也可摇动手动油泵关闭阀门。阀门可以全开、全闭、也可半开、半闭，运用十分方便。

　　本阀液压站和电气控制箱可以装在阀体上，也可以与阀体分离就近安装,阀体可以水平布局，也可垂直安装,可视现场条件选择。



工作原理

　　本阀由阀本体,机械传动机构,液压系统和电控装置四部分。蓄能罐在液压系统的油箱上，并通过集成电路块与主压力油路相连,集成油路块上的两个高压胶管分别与摆动油缸的前端和尾端相连，摆动油缸上的活塞杆通过连接杆,传动轴与蝶板相连接。

　　当油泵运转时压力油进入蓄能罐内至额定压力后油泵停止，电磁阀得电，蓄能罐的压力油经高压胶管进入摆动油缸的尾端,推动活塞杆伸出,带动与其相连的传动轴及蟆板旋转启动,液压油从摆动油缸的前端排出,流回油箱，实现无级调速开阀。随之蓄能罐充油至额定压力后油泵停止。事故停泵(或突然停电),蓄能曦的压力油进入油缸的前部，推动活塞杆退回，液压油从缸尾端的快关调节阀，慢关调节阀流回油箱并按预先调定好的程序控制，实现关阀。



型号编制说明

(一)编制说明

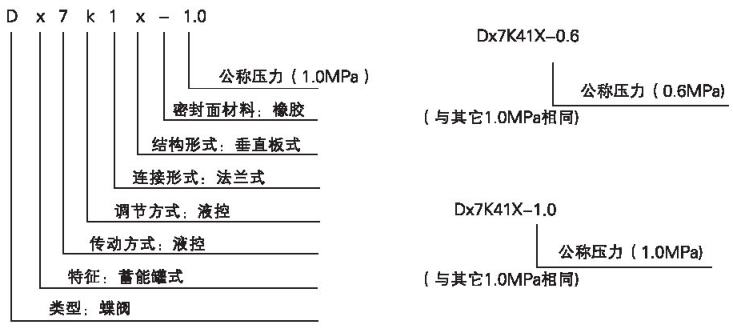

(二)型号解释

　　如:DX7K41x-1.0 DNI200表示为通径DNI200的蓄能罐式液控止回蝶阀，传动方式为液动，法兰连接。结构形式为垂直板式密封面材料为獠胶,公称压力为1.0MPa。



主要性能参数

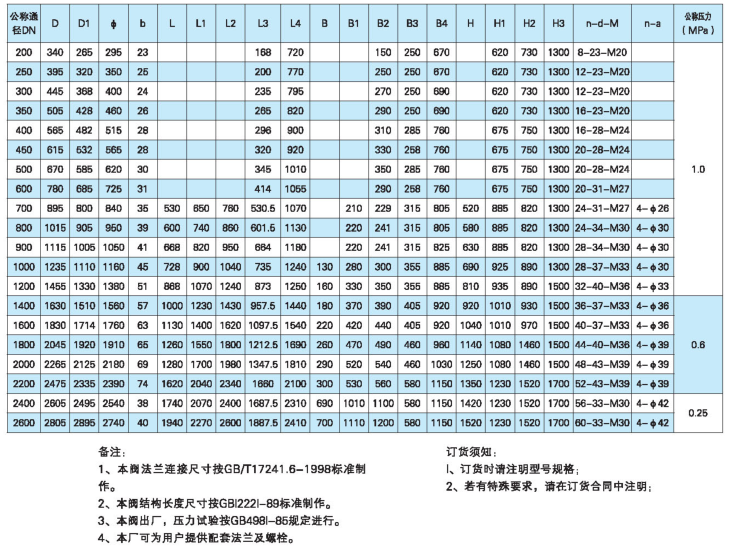

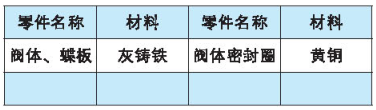

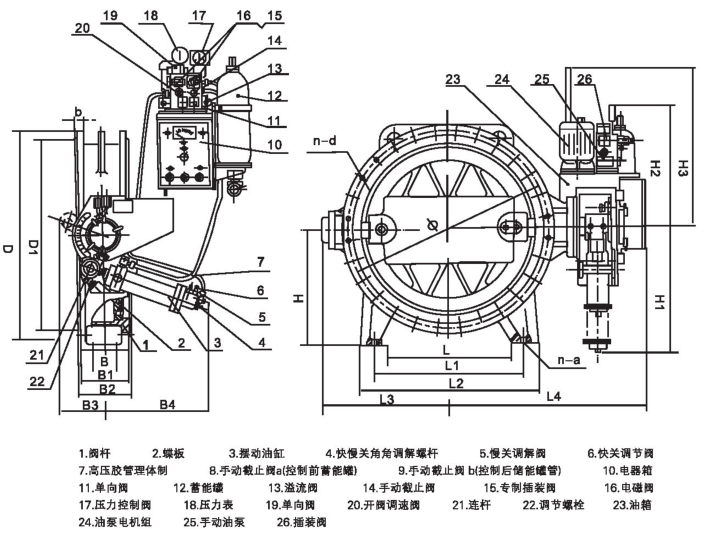

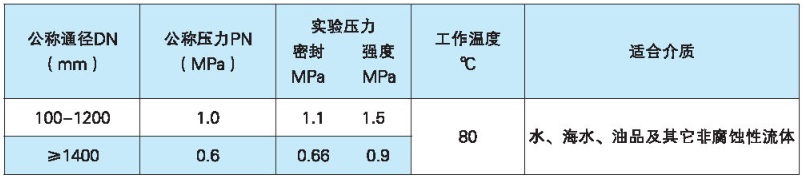

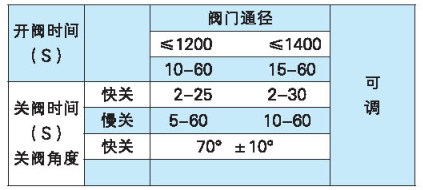

(一)基本参数(二)特殊数主要零件材料产品机构图及外形连接尺寸
