偏心式三级缓闭止回蝶阀

概述

　　偏心式三级缓闭止回蝶阀是我公司在蝶阀和同类型止回阀的基础上研制开发的能实现三级关闭的新型止回阀。



性能特点

　　1、结构筒单、止回效果可菲。

　　2、缓闭系统受管道中介质的影响较小，调节维护简单。

　　3、阀门关闭分快关、缓关和慢关三个阶段,可有效防止水锤对系统的影响。

　　4、启闭平稳、消除噪声。



工作原理

　　开泵时、阀板受介质的压力带动阀轴开始旋转，带动连r沿活塞料上的空行程导向槽实现阀板0~60°的快开，连杆走完导向槽后仍受介质推动作用，接着活塞杆伸出,使阀板作60° ~90°范围缀开和慢开阶段，阀门开启。停泵时，阀板受回流介质的压力带动阀轴开始回转，连杆沿活塞杵上的空行程导向槽快速旋转，实现阀门快关，连杆走完导向槽后,受到液压缸的阻尼作用0~30°范围),实现阀板的缓关和慢关。



适用范围

　　可用在清水、污水、海水等介质的供排水管道上，安装在水泵出口处,用于裁止介质的回流，保护管道、水泵的安全运行。

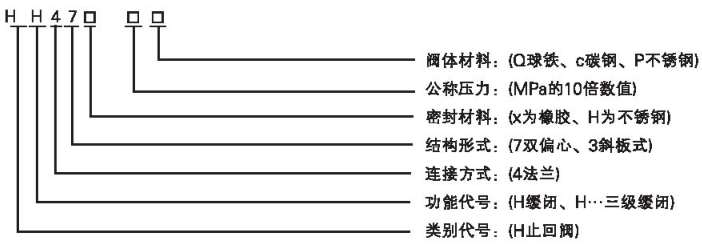

型号及释义

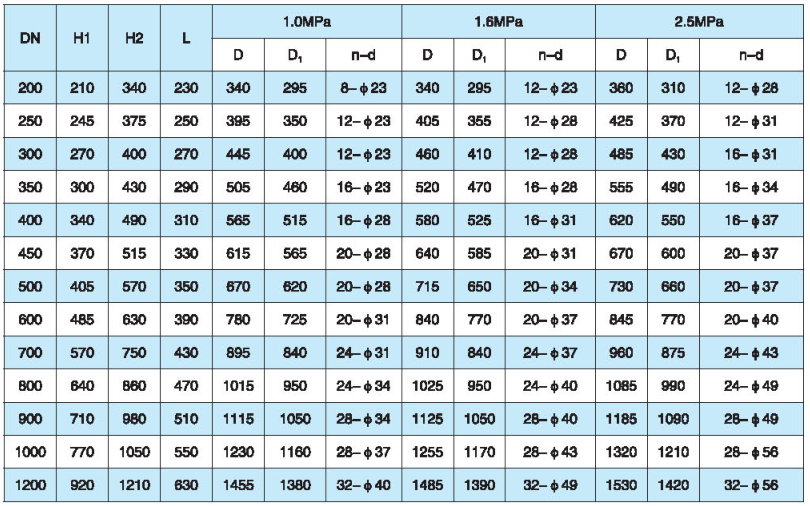

HH 47H/X-10/6/25偏心式三级缓闭止回蝶阀外形及连接尺寸
