对夹式蝶阀

对夹式蝶阀

‌对夹式蝶阀‌是一种常见的工业管道阀门，主要用于控制管道中的流体介质。其特点包括结构紧凑、体积小、重量轻，特别适用于空间狭窄或管道间距较短的场所。对夹式蝶阀通过双头螺栓将阀门连接在两片管道法兰之间，安装和维护相对方便‌



用途及特点

　　软密封蝶阀适用于温度≤120℃,公称压力≤1.6Mpa的食品,医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点如下:

　　1、设计新颖、合理,结构独特,重量轻,启闭迅速。

　　2、操作力矩小，操作方便、省力灵巧。

　　3、可以任何位置安装、维修方便。

　　4、密封件可以更换,密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐腐蚀，使用寿命长等特点。



设计、制造标准

　　1.设计标准:GB/T 12238

　　2.法兰连接尺寸:GB/T9113.1，GB/T 9115.1，GB/T 78

　　3.结构长度:GB/12221

　　4.压力试验:GB/T 13927,JB/T 9092

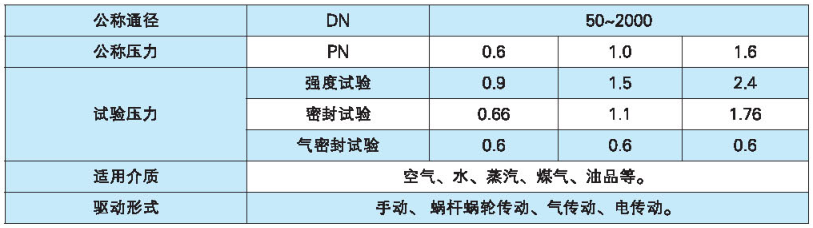

主要技术参数

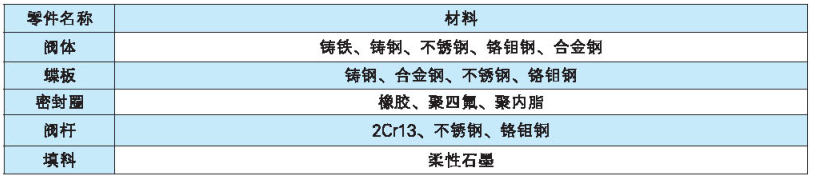

主要零件材料

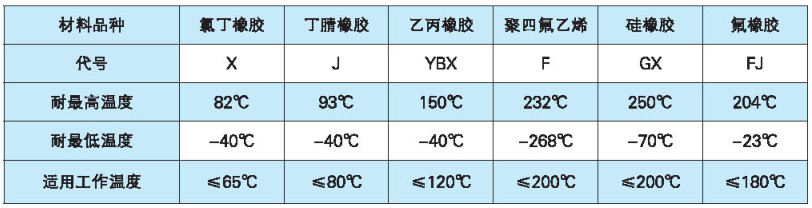

蝶阀密封材料选用和适用温度

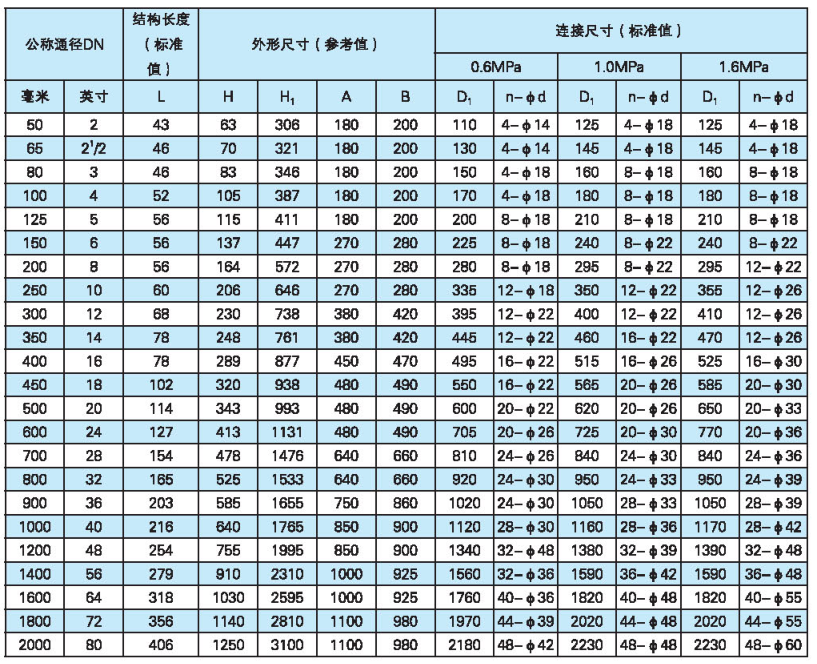

D971X型主要连接及外形尺寸

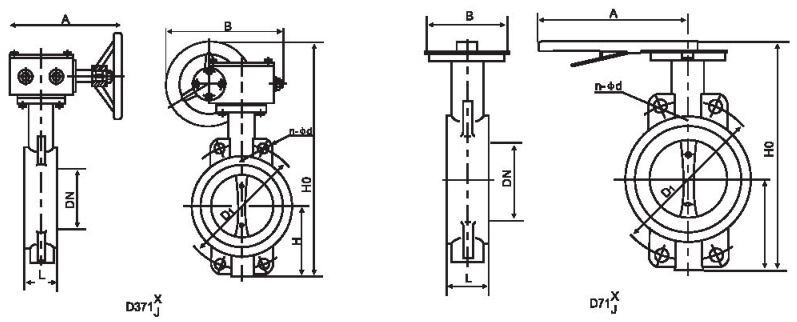

D71X主要连接及外形尺寸

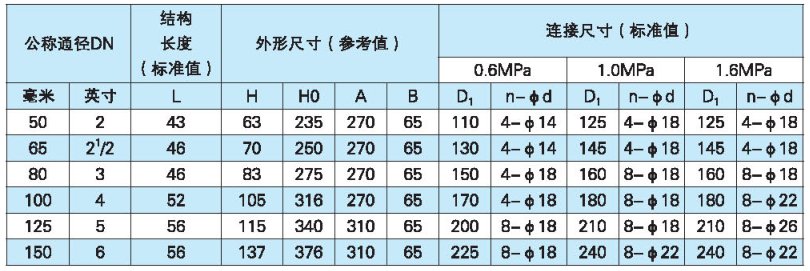

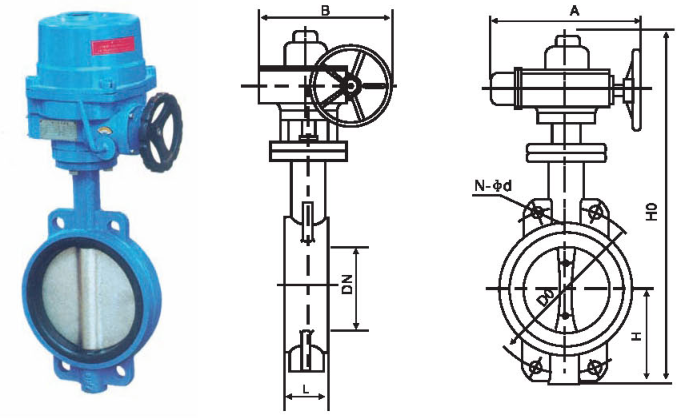

D371X主要连接及外形尺寸 D671X型主要连接及外形尺寸 D971X型主要连接及外形尺寸
