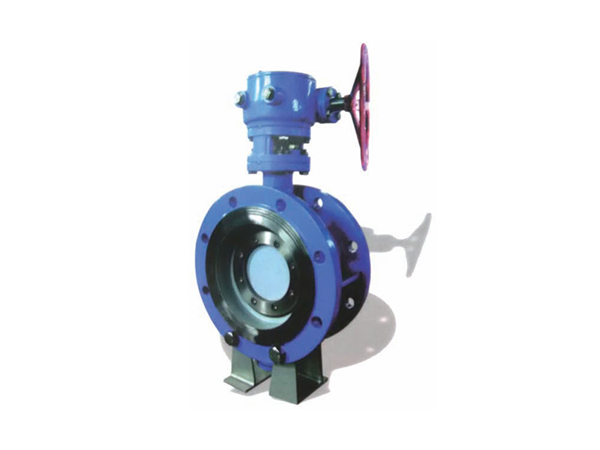

防泥沙型法兰式蝶阀

防泥沙型法兰式蝶阀

概述:防泥沙型蝶阀是我公司针对含泥沙较大的管道系统，阀门轴向密封容易失效,适用寿命短的问题，以双偏心法兰式蝶阀的基础进行技术革新开发的新产品。特点:1、本蝶阀具有双偏心法兰式蝶阀的优点。2、采用防泥沙密封结构,保证轴向不渗、不腐蚀、不卡死等现象、延长了阀门的使用寿命。



概述

　　防泥沙型蝶阀是我公司针对含泥沙较大的管道系统，阀门轴向密封容易失效,适用寿命短的问题，以双偏心法兰式蝶阀的基础进行技术革新开发的新产品。



特点

　　1、本蝶阀具有双偏心法兰式蝶阀的优点。

　　2、采用防泥沙密封结构,保证轴向不渗、不腐蚀、不卡死等现象、延长了阀门的使用寿命。



适用范围

　　该系列蝶阀广泛用于冶金、化工、石油、食品、医药、轻纺、造纸、船舶电力、给排水等一切腐蚀性、非腐蚀性介质的管道上，作为截谅和节流之用。更适应于含泥沙量高的黄河流域提灌站的管线上。



执行标准

　　设计:GB /T12238-2008

　　法兰连接:GB/T17241.6-2008、GB/T9115(或按用户要求)

　　结构长度:GB /T12221-2005

　　压力试验:GB /T13927-2008

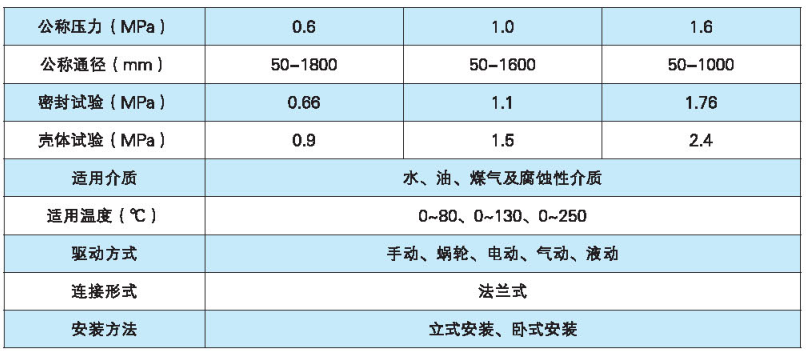

主要技术性能参数

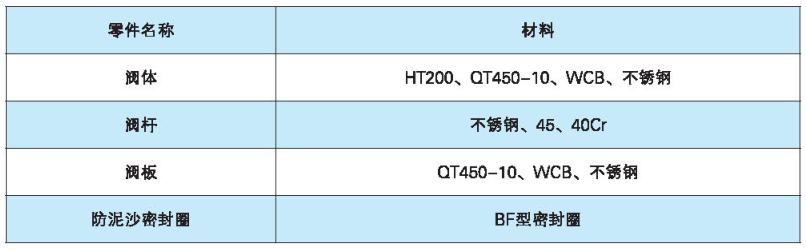

主要部件材质

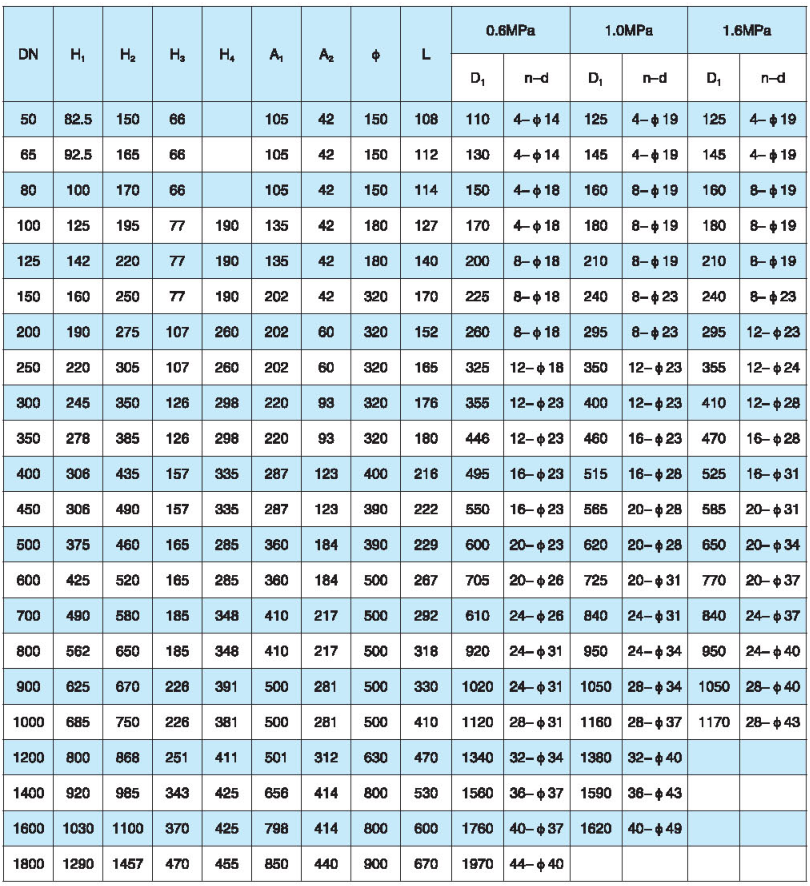

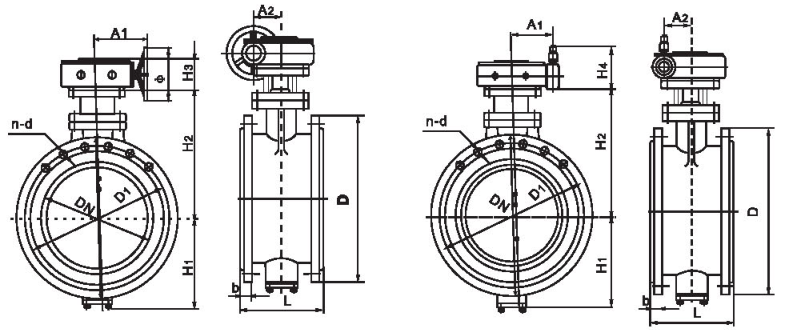

BFIV 341X-6/10/16 蜗轮传动防泥沙型蝶阀外形及连接尺寸
