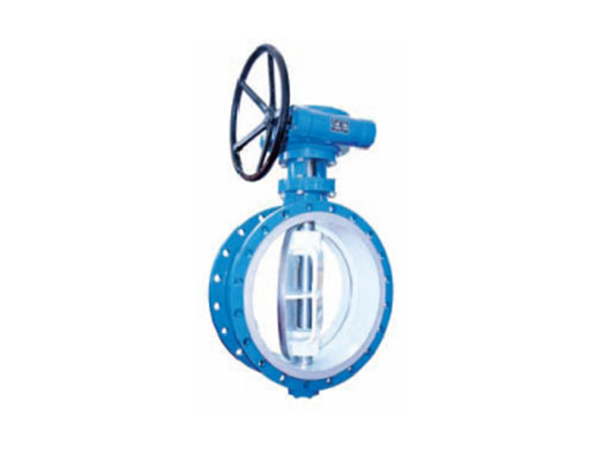

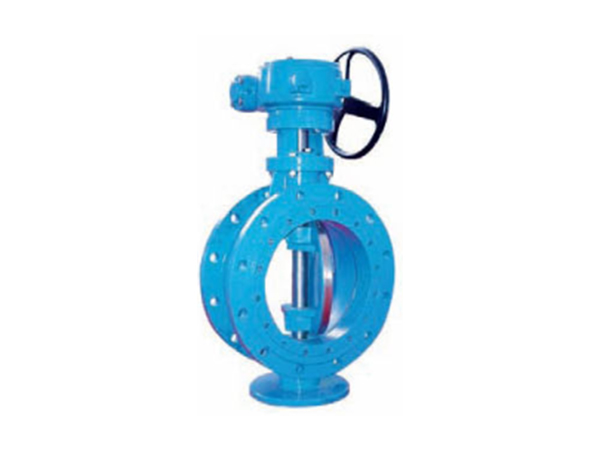

三偏心硬密封蝶阀

三偏心硬密封蝶阀

产品结构及性能简介:三偏心硬密封蝶阀系列产品，系我公司研制开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀)，GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计。弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力，节能之功能。从而确保整体的抗腐蚀，耐高温，抗磨损的可靠性。







产品结构及性能简介

　　三偏心硬密封蝶阀系列产品，系我公司研制开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀)，GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。

　　本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计。弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力，节能之功能。从而确保整体的抗腐蚀，耐高温，抗磨损的可靠性。其主要性能特点是:

　　1.结构独特、型小轻便、操作灵活、省力、方便。

　　2.密封可靠,可达到气密封无泄漏。

　　3.流量特性趋于直线调节性最佳。

　　4.采用三偏心原理,使密封面近似零磨损延长了阀门的使用寿命。

　　5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。

　　6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。



产品型号表示方法



如:

　　Dd373H—16c多层次对夹式蜗轮传动硬密封蝶阀压力等级16Kgf/cm2

　　Dd343H—16c多层次法兰式蜗轮传动硬密封蝶阀压力等级16Kgf/cm2



应用

　　本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑,供排水管道上作调节流量和截断流量的装置。





设计、制造标准

　　设计标准:GB/T 12238、JB/T 8527

　　法兰标准:GB/T 9113 GB/T 9115

　　结构长度:GB/T 12221

　　压力试验:GB/T 13927，JB/T 9092

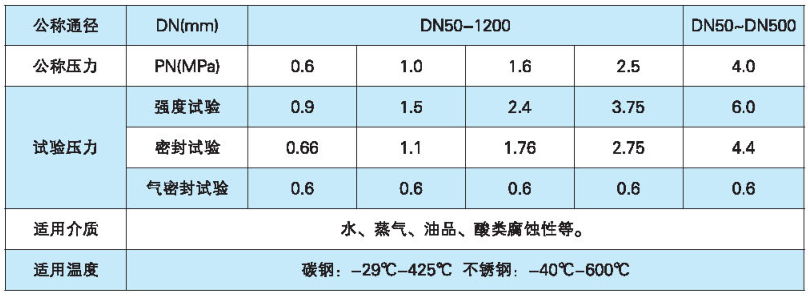

主要技术参数

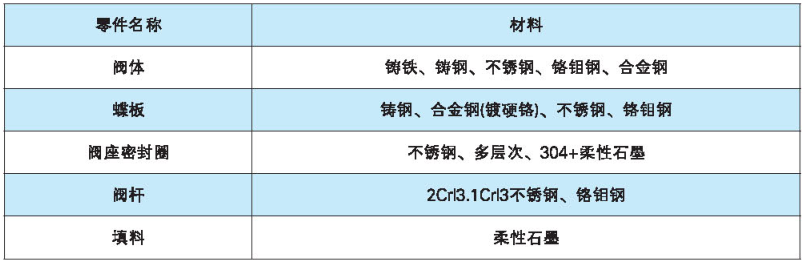

主要零件材料:

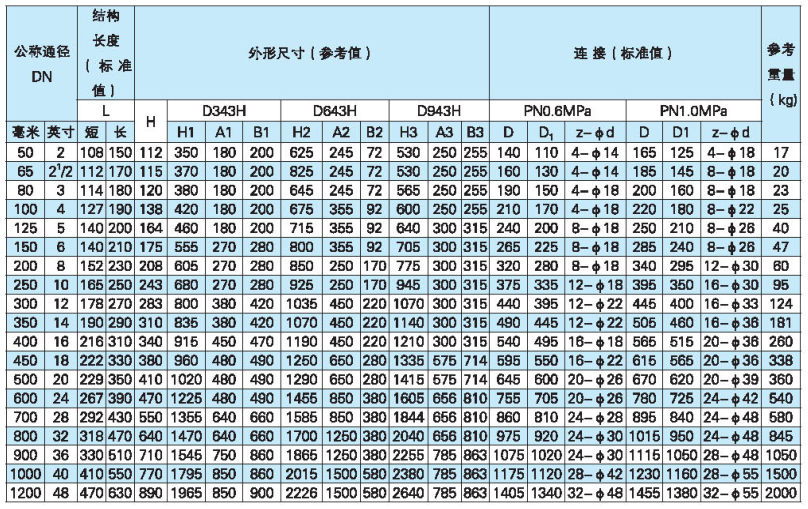

D643H-10型蝶阀 主要连接及外形尺寸

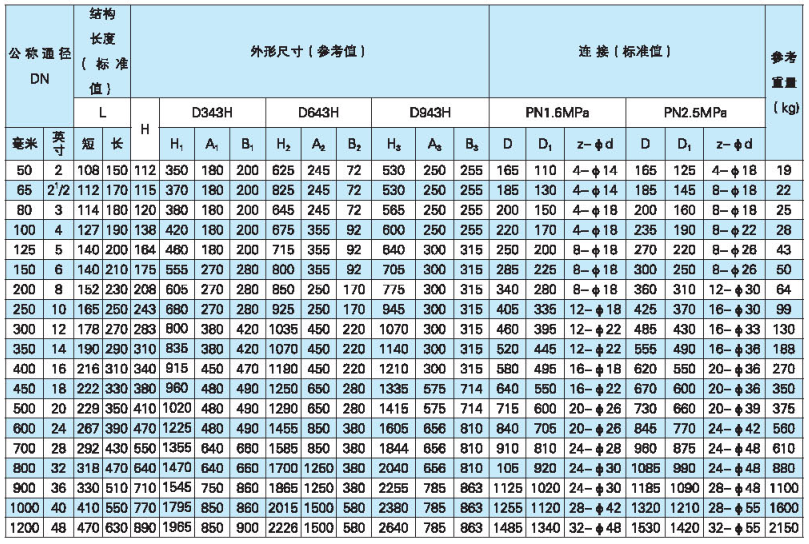

D643H-16-25型蝶阀 主要连接及外形尺寸

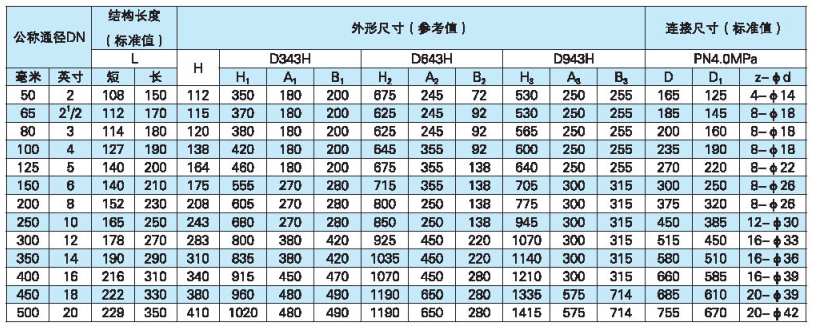

D643H-40型蝶阀主要连接及外形尺寸



用户注意:表中H1、H2、H3尺寸均可根据用户需要加长。如需长系列或特殊材料定货时提出。

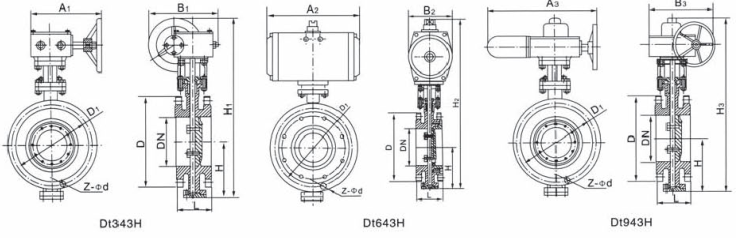

　　注:Dt-代表弹性密封结构。
