金属密封旋球阀

金属密封旋球阀

概述:该阀是本公司结合硬密封螺阀、半球阀、球阀的性能特点，新研制出来的一种结构阀门，是目前市场上高性价比的类球阀产品，经过用户使用评价高。



概述

　　该阀是本公司结合硬密封螺阀、半球阀、球阀的性能特点，新研制出来的一种结构阀门，是目前市场上高性价比的类球阀产品，经过用户使用评价高。

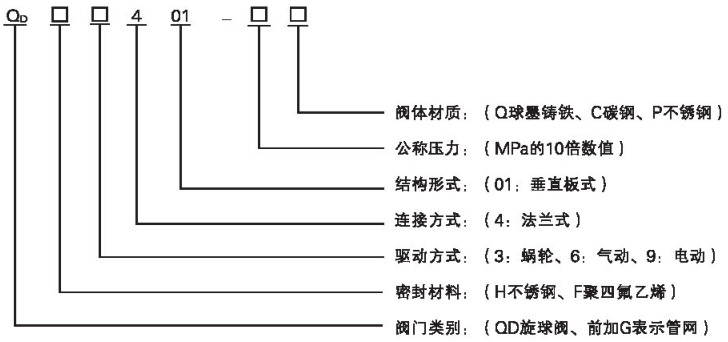

型号释义



特点

　　(1)、在密封副的两个密封面上可根据不同的硬度需要,运用等离子喷涂、堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金等梯度功能材料;

　　(2)、能自动对正中心(自适应)，并能自动越程补偿磨损;不但能在正向压力中可靠地关断，在反向压力或反向压力远大于正向压力中同样能可靠地关断;关闭时充分利用阀内介质的能量，自动加以高密封比压,使高硬密封副达到可靠的零泄漏;

　　(3)、其主体结构类似蝶阀，具有蝶阀的结构短、体积小的特点,因而可制造大口径、特大口径、超大径的阀门;双向硬密封旋球阀同时兼具蝶阀、半球阀、闸阀和截止阀的功能和优点,又有自身完全与众不同的强大功能和优点。体积小、重量轻、运输、安装、维护检修方便、运行可靠等一系列优点。瞬间关闭、瞬间打开密封副间无靡擦。打开时阀板投影截面不断内缩并后退、打开初始时后退快于内缩。关闭时阀板投影截面不断膨胀并前进,关闭初始时膨胀速率大于前进速率,关闭末期时前进速率大于膨胀速率。具有偏心半球阀(高压球阀)、截止阀、楔形闸阀的特点。

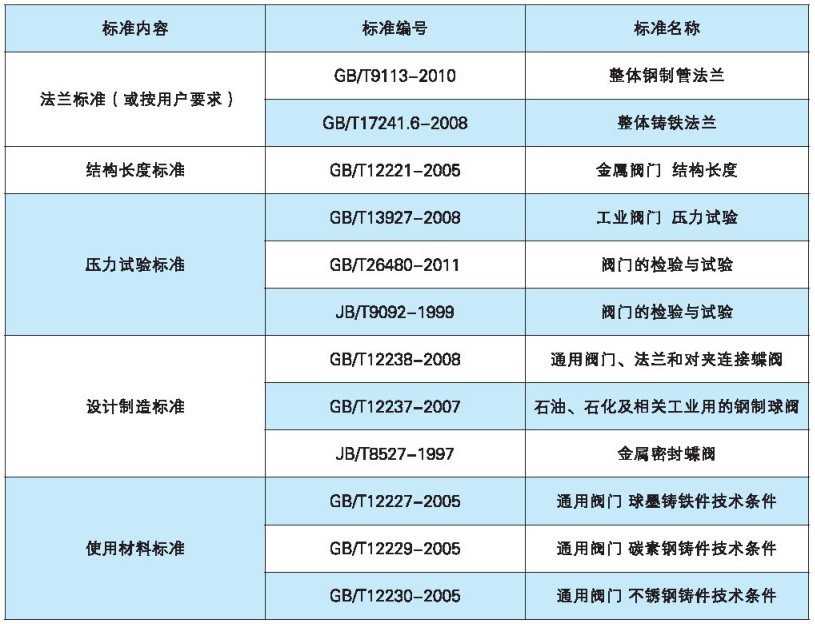

执行标准

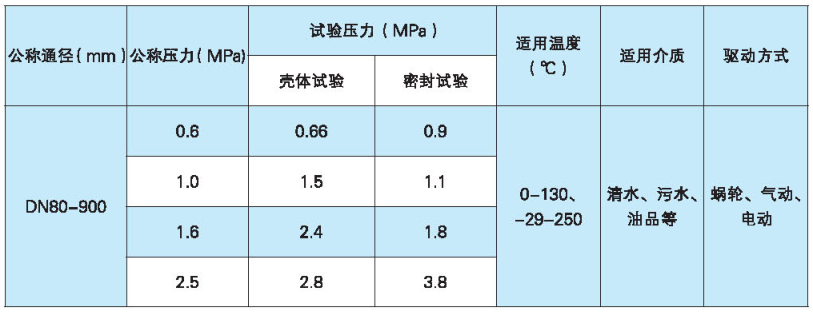

主要技术性能参数

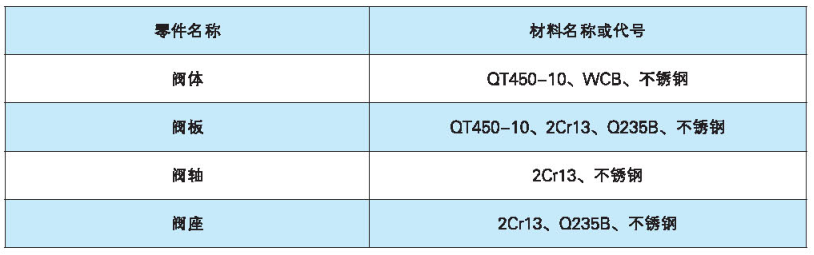

主要零部件材质

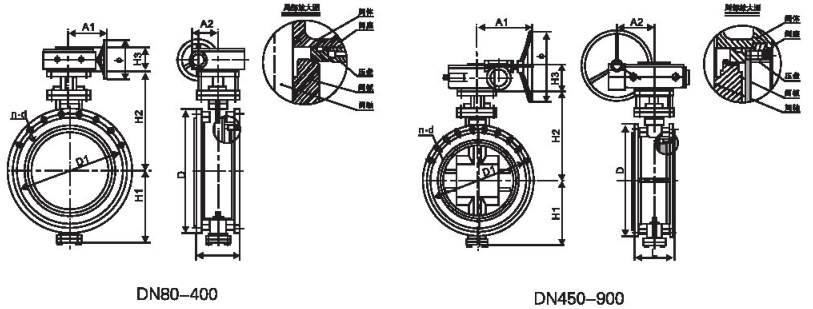

金属密封旋球阀外形结构图及连接尺寸

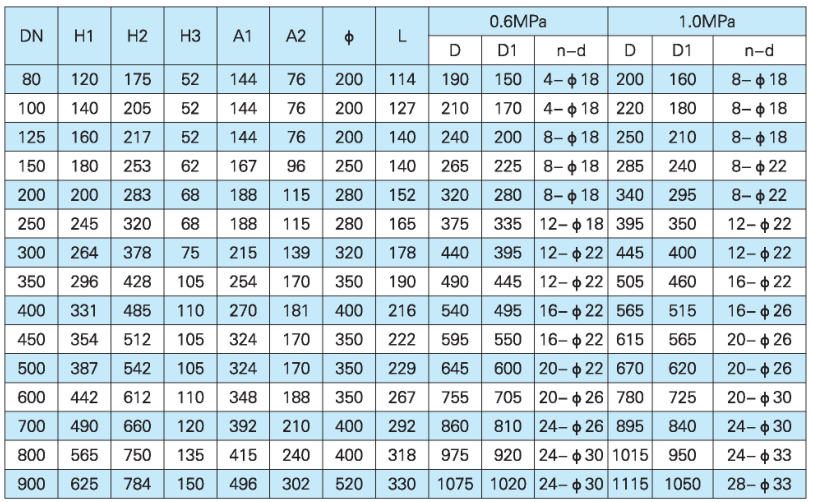

QDH3401-6~10蜗轮传动金属密封旋球阀

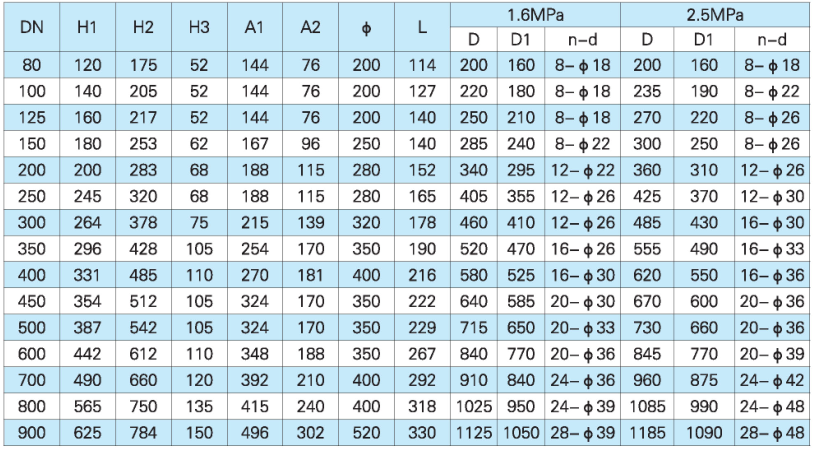

QDH3401-16~25蜗轮传动金属密封旋球阀
