启闭机

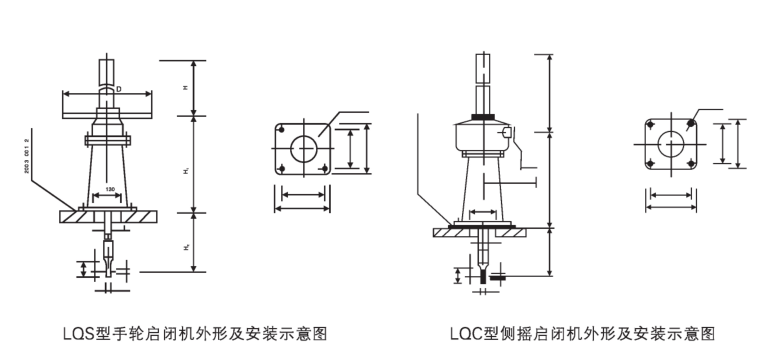

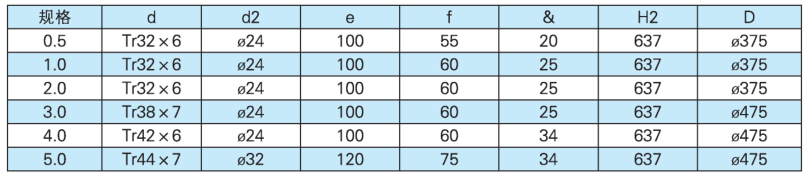

LQS型手轮启闭机外形及安装尺寸表



注:1、吊耳尺寸(d2、e、f、&)仅供参考，实际尺寸应与闸门吊耳配套;2、尺寸H1根据所配闸门高度确定，尺寸H3根据工程需要确定;3、本系列启闭机手摇力不大于150牛顿;4、图中预埋钢板由用户自备，也可按安装孔位预埋4个1"钢管。

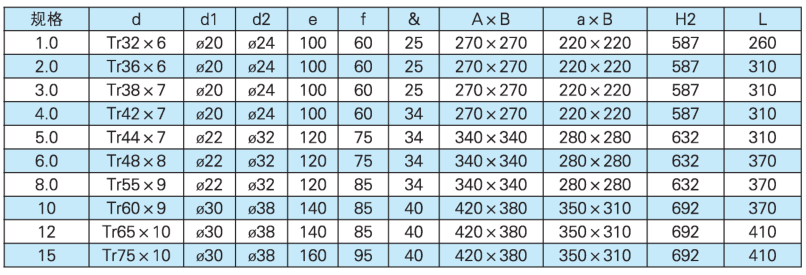

LQC型侧摇启闭机外形及安装尺寸表

注:1、1.0~4.0t启闭机采用圆锥齿轮传动;5.0～15t启闭机采用蜗杆传动;2、吊耳尺寸(d2、e、f.6 )仅供参考，实际尺寸应与闸门吊耳配套;3、尺寸H1根据所配闸门高度确定;尺寸H3根据工程需要确定;4、本系列启闭机手摇力不大于150牛顿。5、图中预埋钢板由用户自备，也可按装孔位预埋合适尺寸的钢管。

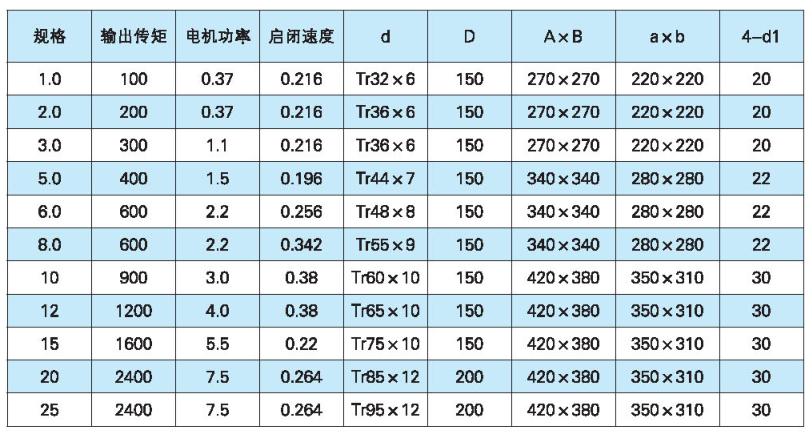

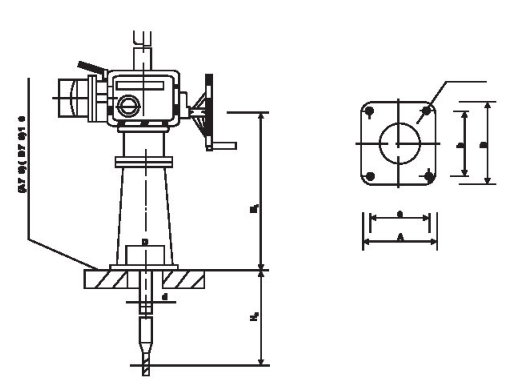

LQD型电手动两用启闭机性能参数外形及安装尺寸





注:1、图中尺寸可根据用户要求制作;2、图中预埋钢板由用户自备;3、H3的实际尺寸根据工程标高确定。



订货须知



1、注明型号、口径、启闭机是手动、电动;2、注明闸门中心至启闭机的距离;3、注明安装形式及明暗杆;4、涂漆颜色、包装要求;5、如有特殊要求请注明。
