管网调流阀

管网调流阀

产品概述:多功能活塞是一种新型阀门,具有多种调节及控制功能。主要有:水位控制、减压、止回、泄压、流量控制、以及坝底排空泄水等功能。最大进出口压差可达40kg / cm。尤其在大口径、高压力和大压差的工况更显现出其优越的调节和控制功能。

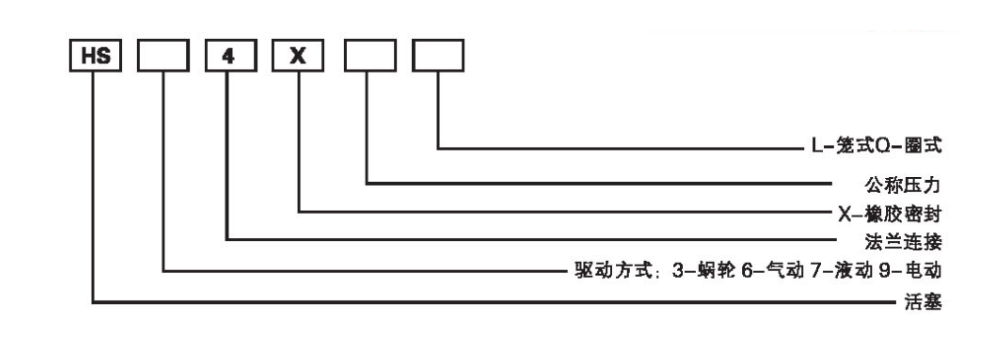

型号编制说明

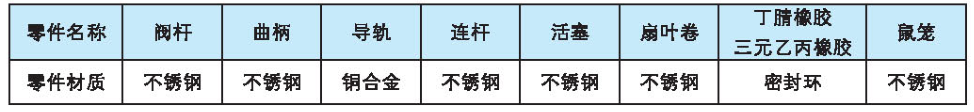

主要零部件材料



工作原理

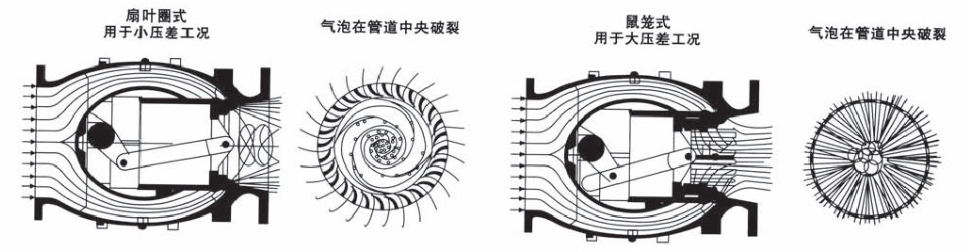

解决气蚀问题

　　扇叶是由均匀分布的导流环将扇叶圈上游介质流均分为许多股小流，并引导其做螺旋运动，阀体及邻近管道的周边介质被迫改变流向，这样，气蚀的气泡被限制在管道中央，并且完全被水包囤，即使这些气泡失稳而破裂,由于它们在管道中央破裂，故不会伤及管壁，也就避免了气蚀。

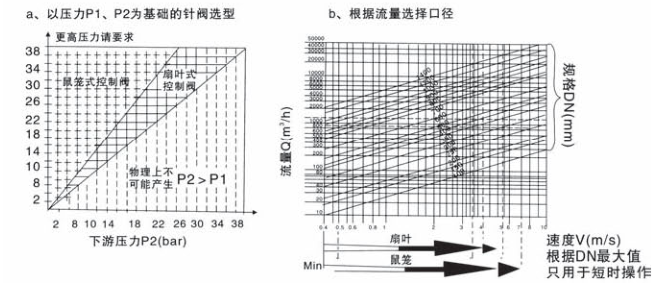

选择适当的活塞控制阀

　　氤笼是活塞的带孔延伸，倒流孔数和形状根据操作工况而定，介质(水)通过鼠笼外周节流成为多股高速流体，沿径向向鼠笼圆周中心喷射互相撞击。由此将气蚀限定在鼠笼中心而此外没有任何材科被损坏，动能因对控而消失。

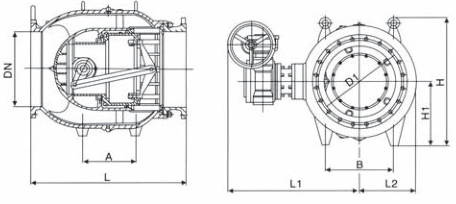

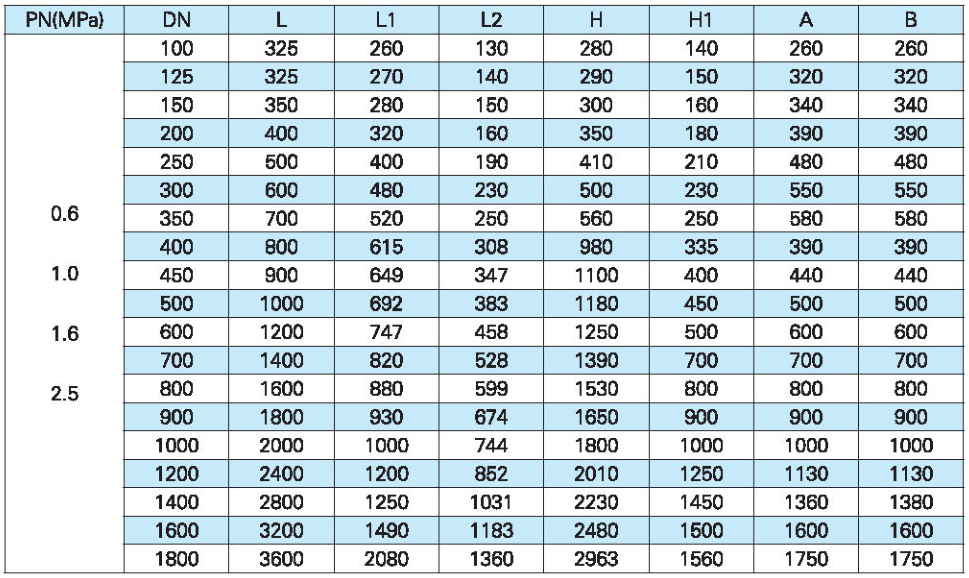

主要连接外型尺寸
