Z793 серии зажимных ножевых задвижек

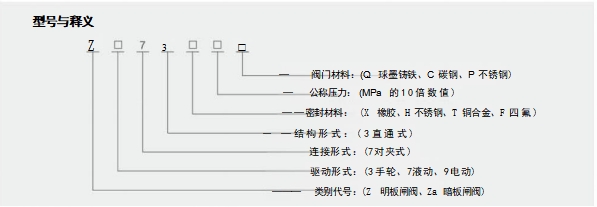

Обзор

Эта серия ножевых задвижек-это новый тип ножевых задвижек, разработанный и разработанный компанией. Эта серия ножевых задвижек разделена на два типа: задвижки с яркой пластиной и задвижки с темной пластиной. При проектировании и изготовлении используется много инновационных структур. Ключевые компоненты используют программное обеспечение для анализа методом конечных элементов для проверки прочности и жесткости, что обеспечивает серию ножевых задвижек. Стабильная и надежная эксплуатационная производительность. Особенно подходит для трубопроводных систем с большим количеством осадков.

Эта серия ножевых задвижек имеет небольшие размеры и легкий вес.

· В случае полного открытия канал полностью открыт, коэффициент сопротивления потока невелик и очевидный эффект энергосбережения.

· Уникальная конструкция уплотнительного уплотнения делает верхное уплотнение безопасным, эффективным и долговечным.

· Метод работы задвижки-модульная конструкция, которая может реализовывать ручные, электрические, гидравлические и другие методы работы.

Сфера применения

Эта серия задвижек подходит для всех агрессивных, неагрессивных жидких, полужидких и газовых трубопроводных систем, таких как нефтяная, химическая, металлургическая, энергетическая, бумажная, электрическая, легкая текстильная, водоснабжение и водоотведение, защита окружающей среды и т. Д., Для закрытия или регулирования потока.

Материал основных компонентов

零部件名称	材料
阀体	球墨铸铁、碳钢
闸板	球墨铸铁、碳钢、不锈钢
密封圈	橡胶、铜合金、不锈钢
阀杆	碳钢、不锈钢
支架	铸铁、碳钢

Основная структура, способ установки и форм-фактор

· DN50-DN350 механизм работы может реализовывать ручную, электрическую, гидравлическую и т. Д.

· Задвижка ≥ DN400 Из-за длительного хода открытия и закрытия клапана, операционный механизм рекомендует использовать электрический и гидравлический методы, а ручное управление не рекомендуется.

0,25 МПа-1,0 МПа

DN	L	H(开启高度)	0.25MPa		0.6MPa		1.0MPa
			D₁	n-d	D₁	n-d	D₁	n-d
50	48	347(400)	110	4-φ14	110	4-φ14	125	4-φ19
65	48	367(435)	130	4-φ14	130	4-φ14	145	4-φ19
80	50	410(490)	150	4-φ19	150	4-φ19	160	8-φ19
100	50	476(576)	170	4-φ19	170	4-φ19	180	8-φ19
125	57	541(665)	200	8-φ19	200	8-φ19	210	8-φ19
150	57	650(800)	225	8-φ19	225	8-φ19	240	8-φ23
200	70	754(955)	280	8-φ19	280	8-φ19	295	8-φ23
250	70	945(1195)	335	12-φ19	335	12-φ19	350	12-φ23
300	76	1097(1397)	395	12-φ23	395	12-φ23	400	12-φ23
350	76	1245(1595)	445	12-φ23	445	12-φ23	460	16-φ23
400	140	1927(1894)	495	16-φ19	495	16-φ23	515	16-φ23
450	152	1560(2010)	550	16-φ23	550	16-φ23	565	20-φ28
500	152	2296(2796)	600	20-φ23	600	20-φ23	620	20-φ28
600	178	2606(2660)	705	20-φ26	705	20-φ26	725	20-φ28
700	229	2942(3642)	810	24-φ26	810	24-φ26	840	24-φ31
800	241	2900(3700)	920	24-φ31	920	24-φ31	950	24-φ34
900	241	3250(4150)	1020	24-中31	1020	24-φ31	1050	28-φ34
1000	300	3783(4783)	1120	28-φ31	1120	28-φ31	1160	28-φ37
1200	350	4606(5806)	1320	32-φ30	1340	32-φ34	1380	32-φ40

Примечание: 1. Размер высоты H в скобках в таблице-это размер темного стержня.

2. Если у пользователя есть особые требования, пожалуйста, попросите их при заказе. Моя компания может сделать специальный дизайн.

3. Данные в таблице изменятся из-за технических улучшений. Для получения подробной информации, пожалуйста, обратитесь в технический центр компании.

1.6MPa-4.0MPa

DN	L	H(开启高度)	1.6MPa		2.5MPa		4.0MPa
			D₁	n-d	D₁	n-d	D₁	n-d
50	48	347(400)	125	4-中19	125	4-中19	125	4-φ19
65	48	367(435)	145	4-中19	145	8-φ19	145	8-φ19
80	50	410(490)	160	8-φ19	160	8-φ19	160	8-φ19
100	50	476(576)	180	8-中19	190	8-φ23	190	8-φ23
125	57	541(665)	210	8-φ19	220	8-φ28	220	8-φ28
150	57	650(800)	240	8-φ23	250	8-φ28	250	8-φ28
200	70	754(955)	295	12-φ23	310	12-φ28	320	12-φ31
250	70	945(1195)	355	12-φ28	370	12-φ31	385	12-φ34
300	76	1097(1397)	410	12-φ28	430	16-φ31	450	16-φ34
350	76	1245(1595)	470	16-φ28	490	16-φ34	510	16-φ37
400	140	1494(1894)	525	16-φ31	550	16-φ37	585	16-φ40
450	152	1560(2010)	585	20-φ31	600	20-φ37	610	20-φ40
500	152	1710(2210)	650	20-φ34	660	20-φ37	670	20-φ43
600	178	2060(2660)	770	20-φ37	770	20-φ40	795	20-φ49
700	229	2600(3642)	840	24-φ37	875	24-φ43	900	24-φ49
800	241	2900(3700)	950	24-φ40	990	24-φ49	1030	24-φ56
900	241	3250(4150)	1050	28-中40	1090	28-φ49	1140	28-φ56
1000	300	3600(4783)	1170	28-φ43	1210	28-+56	1250	28-φ56
1200	350	4300(5806)	1390	32-φ49	1420	32-φ56	1460	32-φ62

Примечание: 1. Размер высоты H в скобках в таблице-это размер темного стержня.

2. Если у пользователя есть особые требования, пожалуйста, попросите их при заказе. Моя компания может сделать специальный дизайн.

3. Данные в таблице изменятся из-за технических улучшений. Для получения подробной информации, пожалуйста, обратитесь в технический центр компании.
