Полный сварной шаровой клапан фильтра

Полный сварной шаровой клапан фильтра

Целостный сварной шаровой кран, не будет внешней утечки. Седло клапана состоит из углеродистого тефлонового уплотнительного кольца и пружины, которая обладает сильной способностью адаптироваться к изменениям давления и температуры и не вызывает утечек в пределах диапазона давления и температуры. Процесс обработки сферы отслеживается и обнаруживается передовым компьютерным детектором, а плотность обработки сферы высока. Уплотнительное кольцо изготовлен из углеродного C-PTFE с содержанием 20 rbon для обеспечения полного отсутствия утечки. Корпус клапана небольшой, легкий, красивый внешний вид и длительный срок службы.



Описание продукта

•Целостный сварной шаровой кран, не будет внешней утечки.

•Седло клапана состоит из углеродистого тефлонового уплотнительного кольца и пружины, которая обладает сильной способностью адаптироваться к изменениям давления и температуры и не вызывает утечек в пределах диапазона давления и температуры. Процесс обработки сферы отслеживается и обнаруживается передовым компьютерным детектором, а плотность обработки сферы высока.

•Уплотнительное кольцо изготовлен из углеродного C-PTFE с содержанием 20 rbon для обеспечения полного отсутствия утечки. Корпус клапана небольшой, легкий, красивый внешний вид и длительный срок службы.

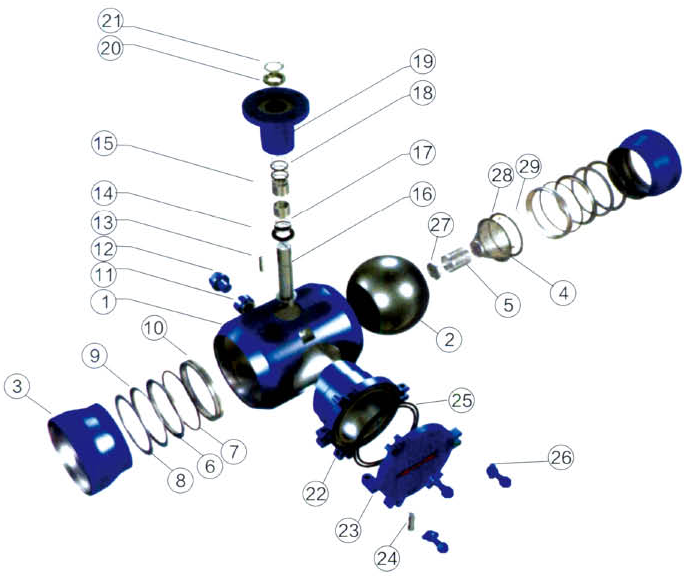

•Корпус клапана, сфера и боковой корпус клапана спрессованы стальными трубами. Шток клапана герметизируется двойным «O-образным кольцом» и имеет функцию предотвращения выдувания.

•Фильтр и сфера объединены в одно целое. Шаровой клапан фильтра соединен с трубопроводом и имеет функцию фильтрации, которая может использоваться вместо фильтра, что имеет эффект многоцелевого использования клапана, экономя место для установки трубопровода и эксплуатационные расходы, и может блокировать диаметр более 4,5 мкм. Примеси проходят.

•Фильтр имеет наклонную конструкцию, чтобы гарантировать, что среда проходит нормально, когда клапан блокирует частицы примесей, и клапан работает нормально. Конструкция клапана сброса давления может регулировать перепад давления внутри и снаружи корпуса клапана для повышения безопасности клапана. В то же время вместо клапана сброса давления может использоваться резьбовой шаровой клапан, что экономит время, усилия, удобство и гибкость.

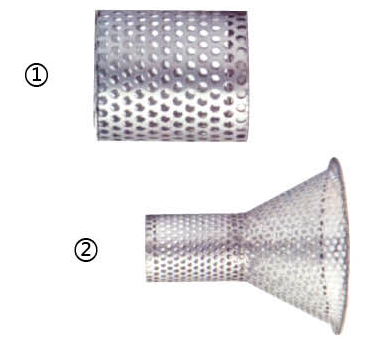

1. Традиционная конструкция фильтра

Частицы примесей усечены во всем фильтре, среда сильно блокируется при проходе, потеря тепла велика, давление в клапане увеличивается, а срок службы клапана уменьшается.

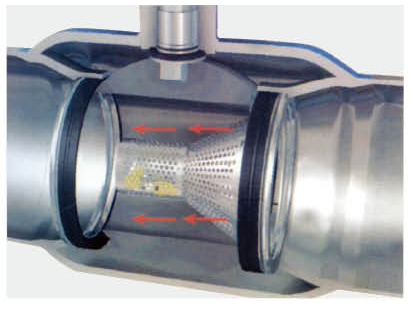

2.ZQV наклонный дизайн фильтра

Конструкция наклонного отверстия, частицы примесей усечены на дне фильтра, и среда и поверхность наклона проходят нормально, не увеличивая потери тепла, не создавая внутреннего давления на клапан и не уменьшая срок службы клапана.



3. Выберите метод сброса давления и очистки

Стандартная конструкция сброса давления этого фильтрующего клапана представляет собой конструкцию клапана сброса давления, и в то же время можно выбрать резьбовой шаровой клапан вместо клапана сброса давления.



4. Конструкция клапана сброса давления

Когда клапан очищается/обслуживается, давление в корпусе клапана можно сбрасывать через клапан сброса давления, а затем открывать выпускное отверстие для очистки/обслуживания фильтра. Безопасность очень надежна.



5. Резьбовой шаровой клапан дизайн

Давление в фильтрующем клапане сбрасывалось с помощью резьбового шарового клапана. После открытия резьбового шарового клапана давление в клапане отпускается до тех пор, пока не будет давления. Пневматический насос используется для приложения давления на сторону резьбового шарового клапана для удаления пыли и примесей в фильтре.



6. Способ установки и использования

Стрелка корпуса клапана указывает в направлении потока среды, закрывает шаровой кран, открывает запорный болт фланцевого крышки и удаляет фильтр для удаления заблокированных примесей.

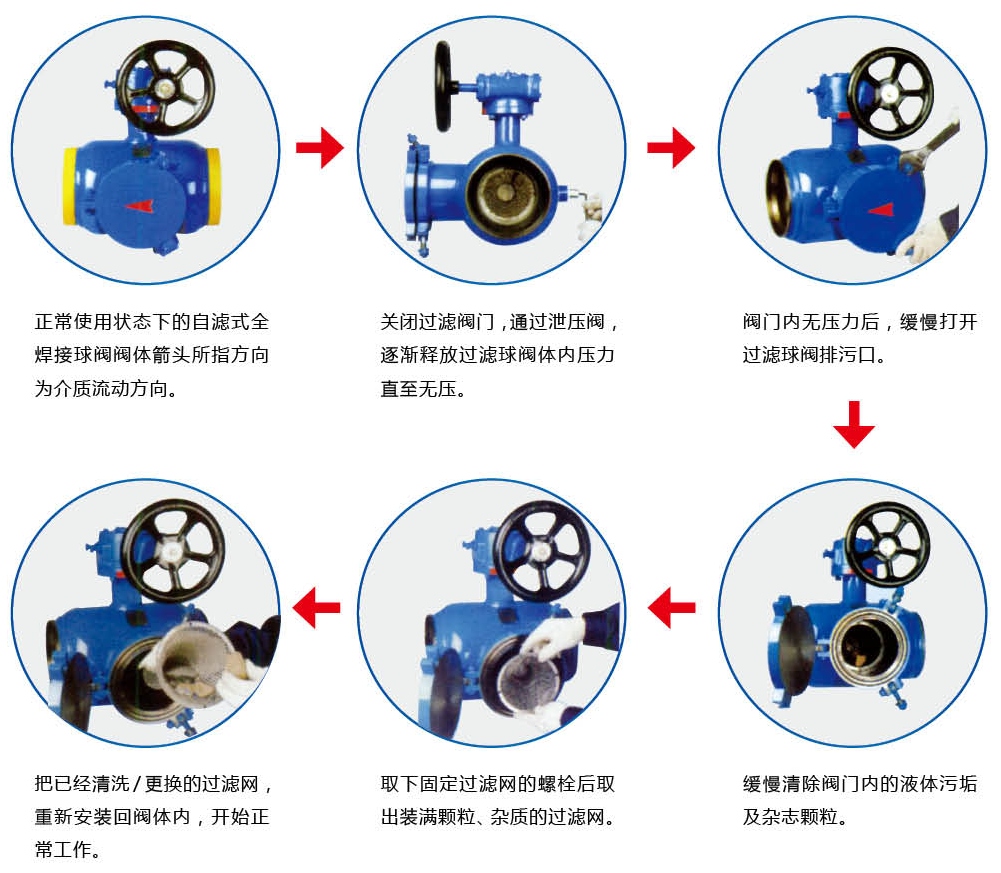

7. Процесс очистки
