Тяжелый молотковой автоматический гидравлический контроль с медленным закрытием обратный дроссельный клапан

1. Введение продукта

Дроссельная запорная заслонка с гидравлическим управлением в настоящее время является относительно современным оборудованием для управления трубопроводом в моей компании, которое в основном устанавливается на входе гидроэлектростанции и используется в качестве входного клапана для турбины, или устанавливается на выходе водяного насоса различных насосных станций, таких как водоснабжение, электричество, водоснабжение и водоотведение. Функция замены обратного клапана и задвижки. Во время работы клапан и главный двигатель трубопровода распределяются между собой. В соответствии с принципом гидравлического переходного процесса, с помощью предварительно заданной процедуры открытия и закрытия, гидравлический молоток трубопровода эффективно очищается, чтобы обеспечить надежное отключение трубопровода и играть роль в защите безопасности трубопроводной системы.

Дроссельная запорная дроссельная заслонка с жидкостным управлением, производственная компания имеет небольшой коэффициент сопротивления потока, высокую степень интеллекта, полную функциональность, стабильную и надежную работу, на основе обширного сбора, исследования и обобщения производительности аналогичных продуктов в стране и за рубежом, внедрение клапанов, гидравлических, электрических и других отраслей, результаты исследований, толстые и тонкие, разработано новое поколение интеллектуальных и эффективных энергосберегающих продуктов. Компания обладает сильной технической мощью и может индивидуально проектироваться в соответствии с особыми требованиями пользователей, чтобы удовлетворить потребности клиентов в таких продуктах в разных направлениях.

Этот продукт в основном имеет следующие характеристики;

1. Он может заменить функции оригинальных электрических задвижек и обратных клапанов на выходе из насоса, а машинные, электрические и жидкостные системы интегрированы в единое целое, что снижает площадь и инвестиции в инфраструктуру.

2. Функция электрогидравлического управления Qijin, может быть введена в эксплуатацию и управляться в качестве независимой системы на месте без дополнительной конфигурации, также может использоваться в качестве блока оборудования распределенной системы управления (Dcs), через канал l/0 централизованного управления центральным компьютером с водяными насосами, водяными турбинами, обходные клапаны и другое трубопроводное оборудование выполняют операции сцепления, они оснащены ручными функциями, а также могут вручную открывать и закрывать клапаны, когда нет источника питания, что соответствует требованиям ввода в эксплуатацию и управления клапанами в особых условиях работы.

3. Хорошая управляемость, большой диапазон регулировки и сильная адаптивность. Электрожидкостная система управления имеет несколько точек регулировки, которые могут быть установлены в соответствии с различными требованиями к управлению трубопроводом, чтобы гарантировать, что при соблюдении условий открытия и закрытия клапана клапан может и может автоматически открываться и разделаться в соответствии с заранее установленным временем, углом. Быстрое и медленное двухэтапное закрытие. И может реализовать бесэлектрический запорный клапан, эффективно устранить разрушительный гидравлический удар, предотвратить несчастные случаи, когда водяные насосы и гидротурбины летают, уменьшить колебания давления в системе трубопроводной сети и обеспечить безопасную и надежную работу оборудования.

4. Пара уплотнения главного клапана представляет собой трехэксцентриковое металлическое уплотнение или двойную эксцентриковую резиновую уплотненную конструкцию, которая легко открывается и закрывается, а герметизация надежна: а также дополнительный эксцентриситет, благодаря чему клапан обладает хорошими самозакрывающими и самоуплотняющими свойствами. Доски-бабочки среднего и тропинчатого типа спроектированы как обтекаемые плоские конструкции, а крупнокалиберные пластины-бабочки имеют двойную плоскую конструкцию рамы. Вода плавная. Коэффициент сопротивления потока клапана невелик, а эффект энергосбережения очевиден.

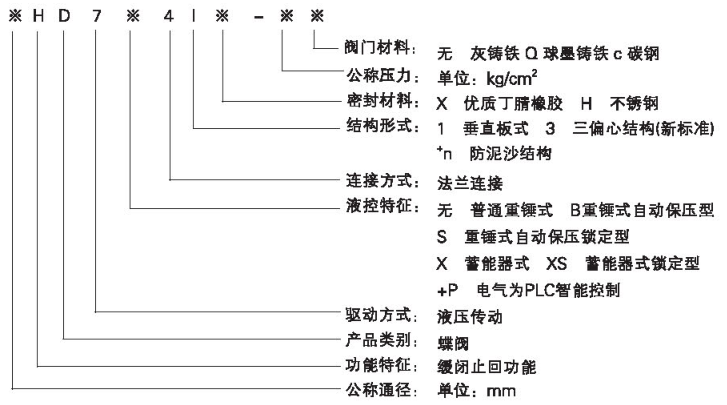

2. Описание модели

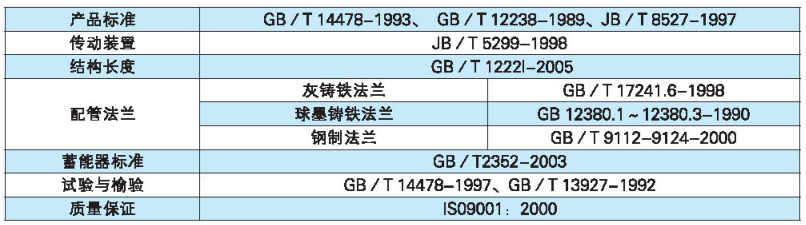

3.Стандарты и нормы







Примечание: могут использоваться другие соответствующие стандарты и иностранные стандарты. Размер фланца может быть изготовлен в соответствии с требованиями пользователя, но должен быть указан в договоре заказа.



4.Основные параметры





Примечание: 1, 1 МПа-10,2 кг/см 2. При использовании на гидроэлектростанции, испытательное давление уплотнения может быть рассчитано в соответствии с самой высокой гидростатичной головкой электростанции.

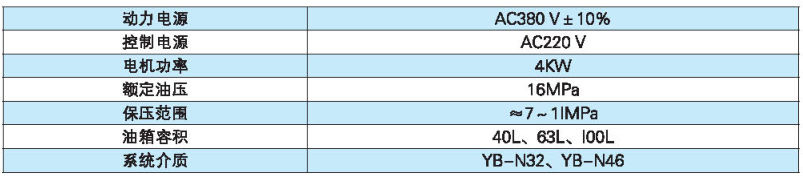

5.Параметры электрожидкостного контроля

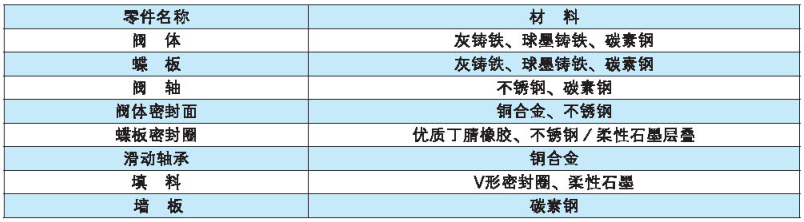

6.Материал выбора основных деталей

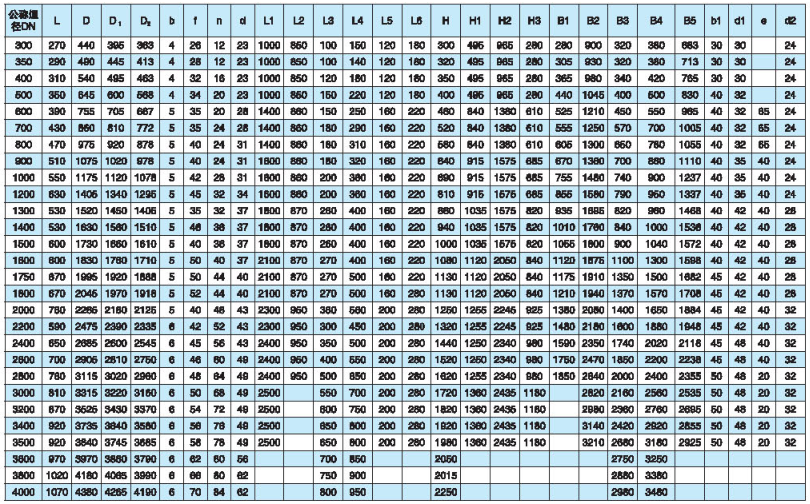

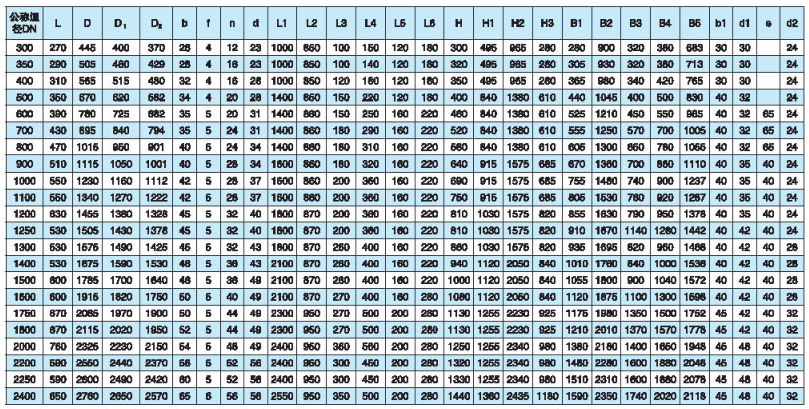

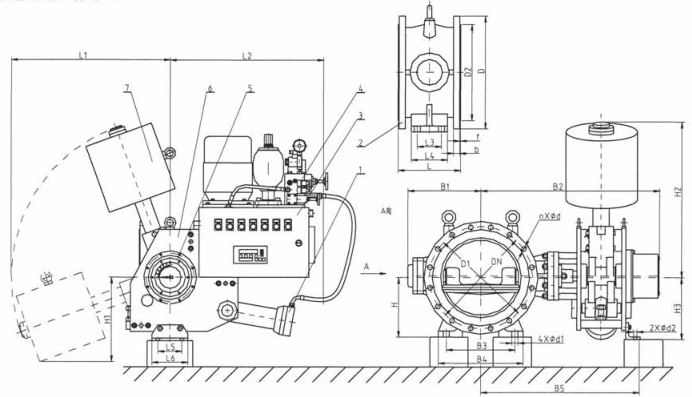

7.Внешний вид и размер соединения

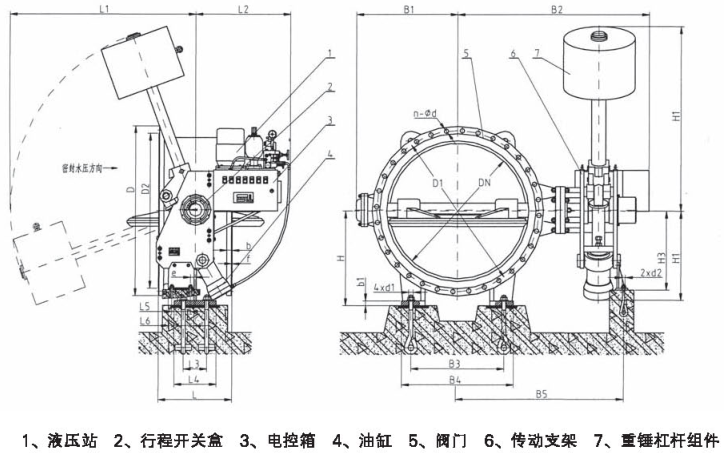

Рисунок 1. Дроссельный клапан с тяжелым молотком с автоматическим гидравлическим управлением с медленным закрытием и запорным дроссельным клапаном (DN ≤ 500)
